铍銅

铍是元素周期表中的排行第四的元素。金屬铍具有優良的導熱性,對X射線透明且無磁性。铍是一種輕元素(密度1.85 g/cm3,比鋁的密度還小1/3),熔化溫度爲1300°C,具有非常高的楊氏模量。铍的物理特性使其适合高端産品的各種應用。作爲金屬材料,其用途相對限于航空航天、核工業以及國防應用。铍作爲添加劑能夠引起其他金屬(特别是鎳、鋁,尤其是銅)的沉澱硬化。這兩種合金的發展歸功于铍鎳或銅,可以在低溫下沉澱退火處理引起合金結構硬化。

铍銅合金主要以銅爲基礎添加铍。高強度铍銅合金含有 0.4% - 2% 的铍以及約 0.3% - 2.7% 的其他合金元素,如鎳、钴、鐵或鉛。高機械強度是通過沉澱硬化或時效硬化實現的。

由于铍熔煉過程中蒸汽對于人體有毒害作用,在中國,铍銅母合金僅僅由新疆,四川等少數幾家單位提供铍銅母合金。在國際上,則主要由中亞國家出口相關産品。

铍銅是銅合金體系中綜合性能非常優異,同時又非常有特色的一種材料,甚至有些應用還非铍銅莫屬。受限于上遊母合金的供應和價格因素,铍銅合金的優異性能和應用并沒有的到應有的認識和拓展。


铍銅合金相圖

銅铍合金的基本特性:
  • - 高強度,高硬度:這些铍銅合金可以以幾乎與純銅相同的塑性變形狀态供應。可以獲得高達 400 維氏或布氏硬度,甚至可能更高。深沖零件或具有複雜彎曲的零件成型後,還可以對其進行熱處理以獲得非常高的機械性能,用于軸承保持架,花鍵,軸等。铍銅在350-400℃下依然能夠保持其強度,也因此是用于鋁/鋅有色金屬壓鑄/注塑/電焊機電極應用的原因之一;
  • - 非常高的拉伸強度:時效強化後高達1500 MPa的抗拉強度,用于墊圈,萬向節懸架等;
  • - 疲勞強度:在反向彎曲和振動中表現出出色的疲勞強度和出色的抗疲勞性:用于儀表元件的膜片,彈簧,波紋管等以及柔性部件。雖然磷青銅也可以用于彈簧和膜片等應用(也有部分客戶因爲價格因素用磷青銅替代铍銅),但由于屈服強度更高,铍銅的許用應力實際上比磷銅高得多,因此更耐用,更安全,或者産品更小型化,節省原材料。反過來,由于銅铍彈簧的優異性能,可以使電子産品日益小型化的趨勢下一部分原本由磷青銅和白銅制成的整個彈簧觸點小型化,同時保持相同或更高的強度。這導緻整個零件、周邊原材料(例如金屬、塑料、樹脂、塗層等)以及總産品成本的減少。特定條件下以1.5mm厚度的筋冷加工及沉澱硬化的C17200測試,經過1百萬次最小/最大應力循環測試之後,铍銅依然能夠達到420MPa的抗拉強度。1億次循環之後還能達到300MPa的強度!

  • - 出色的彈性和導電性:對于電源連接器(闆對闆)、插拔開關、同軸電纜、傳感器和繼電器等汽車部件、航空儀器和連接器、電信、家用電器等至關重要。
  • - 優異的耐磨性:用于摩擦磨損部件。其優異的耐磨損性歸因于其高硬度、自潤滑能力、高硬度的薄膜铍氧化物表面的存在及其高導熱性。通過适當潤滑,铍銅的摩擦系數将顯著降低(0.02-0.06),在高應力(500MPa)下效果更爲顯著,而這是任何其他銅合金無法達到的。因此,铍銅被用于生産重型部件。例如,用作重載軸承和襯套,例如飛機起落架和采礦鑽探技術中的一些重型設備。
  • - 抗應力松弛:在電子元器件中,随着時間的推移,铍銅和所有材料都會産生一定的應力松弛,而溫度則會加劇這種應力松弛。這種松弛比大多數其他銅基合金(尤其是黃銅或磷青銅)低得多。材料在操作過程中必須保持穩定,特别是在長時間承受壓力時。因此,在某些應用中需要考慮這一點非常重要。例如,電接觸彈簧必須在使用中保持其性能,抗應力松弛強度太低的材料會逐漸失去其接觸力。随着時間的推移,這可能會導緻接觸電阻增加,産生更大的熱量,最終可能導緻破裂甚至因此導緻短路,火災等隐患。此外,電子元件通常在 150°C 下進行測試,我們的铍銅材料在該溫度下的應力下長期保持絕對穩定。
  • - 高低溫特性:铍銅是一種低溫合金,在低溫下不會表現出斷裂傾向,而反而會改善其性能。由于其保持強度和穩定性的能力,低溫條件下的韌性被用于航空航天領域的液氫和液氧應用。低溫下铍銅合金也不表現出延性到脆性的轉變溫度,并且強度(和延展性)往往随着溫度下降反而增加。另外,由于铍銅在350-370℃進行時效強化,因此铍銅可以在從低到高很寬的溫度範圍内工作,特别是非常低的低溫,也可以在比普通銅合金通常可接受的溫度更高的溫度下工作。
  • - 高電導率:铍銅具有 22-70% IACS 的高電導率(Ni含量增加會提高電導率,雖然即便如此總電導率也還是不如純銅),具體取決于合金和狀态,結合高彈性和高溫時效強化的特點,铍銅廣泛用于導電彈簧,導電連接器和電觸點材料應用,因爲它具有優異的性能組合:高強度、抗疲勞性、導電性、無火花和耐腐蝕性。随着時間的推移,選擇類似铍銅的高導電材料對于汽車、航空航天和自動化組件中的開關、傳感器和繼電器至關重要。由于一直以來在更高溫度下工作的電子元氣件的組裝更加緊湊化和小型化趨勢,對高性能铍銅材料的需求還在不斷增加。

  • - 非磁性:C17200合金在1000 高斯場強下的磁導率在 0.997 - 1.003 之間。穩定的磁導率代表了對緩慢傳播的磁場的完美透明度(非磁性)。與其他在機械加工或成型過程中會被磁激活的非磁性合金相比,铍銅材料的該特性則不受硬化或冷加工的影響。結合其高強度、斷裂韌性和精确的尺寸穩定性,這些特性使得我們的铍銅材料可在磁性儀器外殼、磁性支撐結構、測量設備和其他各種産品中提供了大量出色的服務。

  • - 出色的耐腐蝕性:非常适合在海洋和工業環境中使用。铍銅具有良好的耐大氣腐蝕性能。盡管它可能會失去光澤,特别是在潮濕的大氣中,但這不會影響其機械性能。氣态非無水鹵素會加速腐蝕。同樣,潮濕的氨對铍銅也具有腐蝕性。铍銅在鹽霧或霧氣中的耐腐蝕性優于銅或磷青銅。铍銅實際上不受電偶腐蝕的影響。作爲一種具有高潛力的貴金屬,它不會受到工業中最常用的金屬(例如鋼和鋁)的侵蝕。但如果铍銅的暴露表面相對于這些金屬較大,則後者反倒是可能會受到電偶腐蝕。不過,铍銅在橡膠工業中會受到硫的腐蝕。此外,經驗表明,在鋁和鋅合金壓鑄工業中,使用铍銅與熔融鋅合金(尤其是鋁)接觸時會産生極少量的腐蝕。铍銅合金不會像某些黃銅那樣受到應力腐蝕或季節裂紋。它們具有出色的耐腐蝕疲勞性,并且不會發生氫脆。由于具有耐鹽水腐蝕和極高的機械強度(深度可達 8000 米),如果以铍銅作爲主要緊固元件,可建立并确保深海電纜與地面通信網絡的洲際連接。
  • - 比鋼高3-5倍的導熱能力:經常用于真空,非真空壓鑄,注塑模具,電焊機電極。在真空壓鑄中由于快速導熱冷卻能力可以使得熔體的溢出量減少70%,大幅節省原料和後處理時間,大幅提高生産效益;此外,铍銅彈簧通常是電流傳導裝置的有源元件。連接器内的銅铍觸點可設定插入力并提供足夠的力以最小化接觸電阻。它還保持必要的拔出力,以确保導體電路的完整性,同時保持電流通過接觸彈簧。金屬的電阻率産生的内部熱量可能會導緻使用中的應力松弛,但铍銅的高導熱則有利于減小這種失效的風險。
  • - 高流動性和良好的鑄造性:铍銅的性能部分取決于化學成分,但冷加工和時效硬化也很重要。回火的選擇主要取決于半成品必須經曆的變形程度或機加工,因爲零件的最終性能更多地取決于沉澱熱處理,而不是固溶熱處理後的冷變形。因此,铍銅材料按照不同的應用可以有豐富的交貨狀态和熱處理工藝以達到目标性能,例如不同溫度和時長下的時效熱處理。
我公司提供各種類型的铍銅材料:
  • - 按照要求分切的特定狀态的帶材/卷材

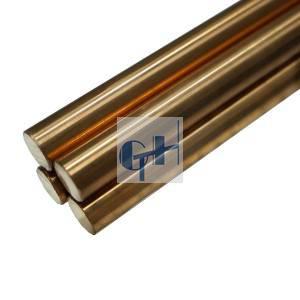

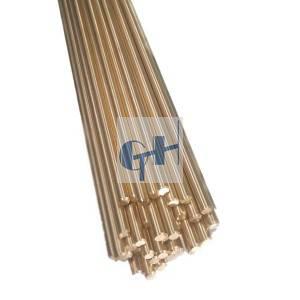

  • - 型/棒材(圓棒,方棒,扁條等)
  • - 管材(可定制)

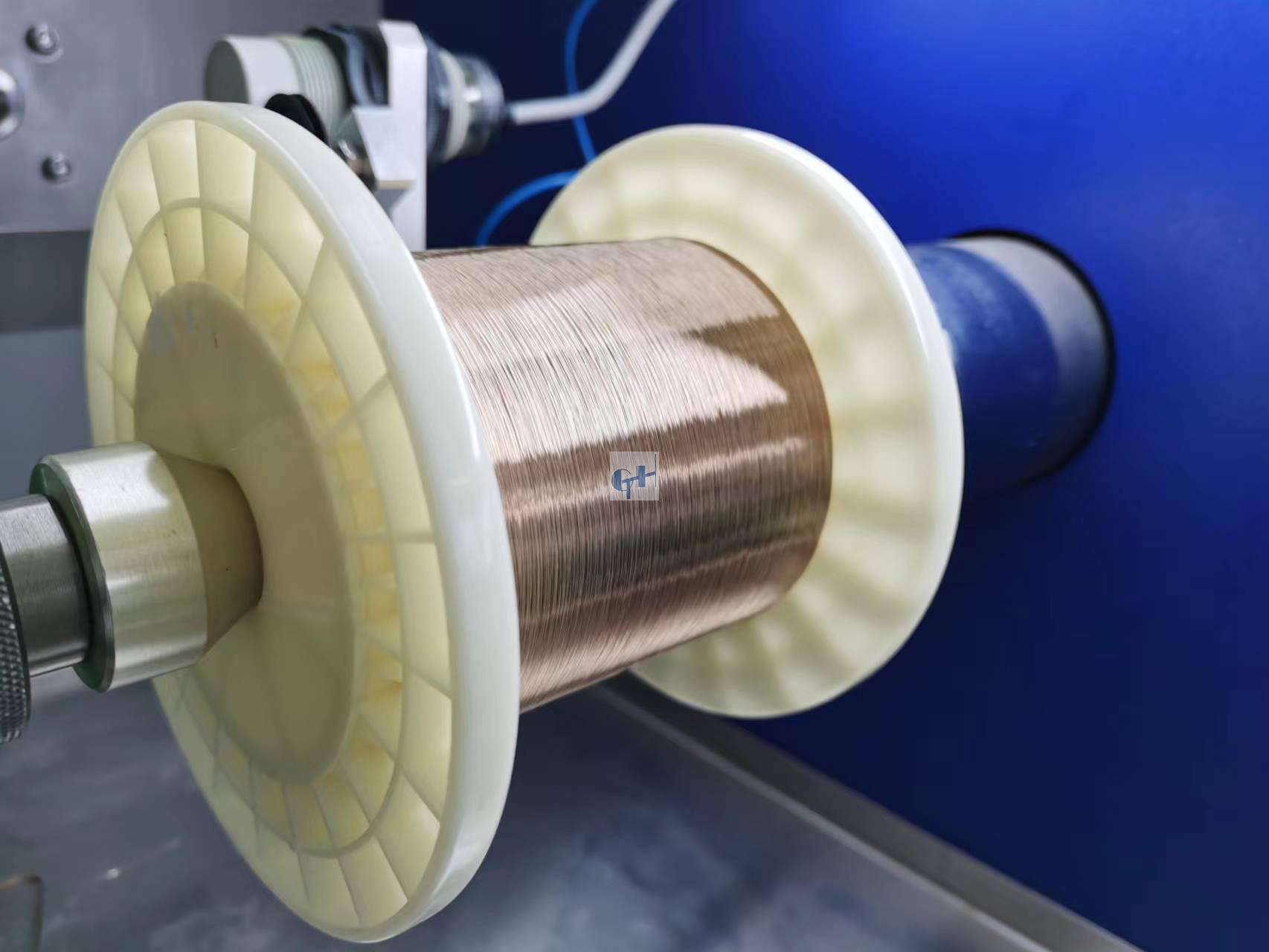

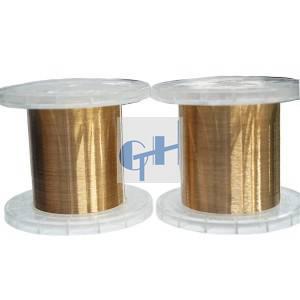

  • - 絲材(最小0.03mm)
  • - 鑄造及軋制闆材
合金牌号:
  • - ISO/EN符号體系: CuBe, CuBePb, CuBe1.7, CuNiBe
  • - ISO/EN數字體系:CW101C, CW102C, CW100C, CW110C
  • - UN(ASTM)體系: C17200, C17300,C17000,C17510, C17530
交貨狀态:
  • - 退火态(A,全軟)
  • - 1/4H
  • - 1/2H
  • - H(全硬)
铍銅的加工:

對于铍銅加工,必須牢記以下幾點:

  • - 這種合金加工硬化非常快,每次切削都必須穿透到前一次切削加工硬化的表面以下;出于實際目的,0.2 mm的深度被認爲是最小的單次加工量。
  • - 铍銅是一種沉澱硬化合金,加工過程中延長加熱可能啓動硬化效果。因此,在加工過程中保持零件冷卻非常重要。
  • - 铍的氧化物具有很強的磨蝕性。因此,在加工已氧化的零件時,刀具應始終深入到金屬中,以避免刮擦表面氧化物。但另一方面,這層氧化物也是铍銅合金高耐磨的有力保障。
  • - 铍銅在沉澱硬化過程中會存在平均0.6 % 的體積收縮,0.2 % 的線性收縮;對于需要精密加工公差的零件,必須牢記這一點,并且最終加工應在沉澱硬化後進行。
  • - 最後,對于工具的壓力和支撐的剛性,必須牢記铍銅的屈服強度僅爲鋼的 60%
铍銅的焊接:
  • - 軟釺焊:軟焊料的熔點相對較低,低于250°C。因此,可以在沉澱硬化之後進行焊接而不會導緻铍銅的性能發生變化。然而,焊接前金屬表面必須絕對幹淨。
  • - 硬釺焊:就強度而言,采用銀釺焊可産生更好的效果。熔點爲 780°C 的共晶銀銅合金理論上允許在固溶退火溫度下進行釺焊。但這是一項非常精細的操作,通常使用的釺料合金應在 600 - 650°C 之間熔化。最典型的熔點爲 625°C,流動點爲 635°C(成分:50%Ag、15.5%Cu、16.5%Zn 和 18%Cd)。因爲這些溫度低于固溶退火溫度,必須将在該溫度下的時間減少到最短,以便在沉澱硬化後達到最佳的性能。
  • - 電阻焊:铍銅可以點焊,也可以焊接和搭焊。縫焊難度較大。當焊接處于非時效條件下時,由于電導率和導熱率較低,可以獲得最佳結果。焊接電流應比低碳鋼高50%左右,但時間應較短。如果要将铍銅與另一種金屬連接,必須特别注意電極的選擇(形狀和材料)以及焊接條件的精确控制。
  • - 電弧焊:電弧焊可以通過使用鎢電極的 TIG 方法或使用自耗電極的 MIG 方法來完成。TIG 方法特别受關注,因爲它不使用任何焊劑,加熱效果僅限于相對較小的區域,并且惰性氣體可保護金屬免遭氧化。铍銅出現的焊接問題源于該合金的兩個特性:1. 由于铍銅是沉澱硬化型合金,焊接時的加熱或多或少會破壞沉澱熱處理的效果,因此,如果需要最佳性能,則需要重新進行時效處理。2. 氧化铍非常難熔并且很容易形成。因此絕對有必要避免氧化物的存在或其形成。
  • - 電子束釺焊:電子束焊接對于精細工作特别有意義,因爲操作引起的變形是最小的。由于焊接是在真空下進行的,因此避免了待連接材料的任何氧化。

铍銅的電鍍:

- 铍銅零件的制造商經常需要提供具有電鍍表面的零件。在電鍍之前,金屬必須經過酸洗并且必須絕對幹淨。這是必要的,因爲熱處理通常會産生一些表面氧化,從而阻止鍍層的粘附。建議對待鍍零件進行熱處理後進行硫酸浴。然而,這種酸洗會在金屬表面留下微紅色沉積物,必須通過機械方法(例如翻滾)或化學方法(使用 20% 的硝酸水溶液在很短的時間内去除)來消除該沉積物避免攻擊金屬。酸洗後必須進行徹底沖洗和幹燥。

  • - 對于必須具有低接觸電阻、對高頻電流具有良好的表面導電性等的電觸點,通常需要鍍貴金屬(金或銀)。對于這種類型的電鍍,通常會沉積一層薄薄的鎳作爲擴散阻擋層。該沉積物應該很薄,大約 0.5 - 1 微米,特别是如果零件在操作中受到彎曲,因爲鎳層特别脆弱。
